Mario TJ 2c51pp Der Shone

Fur die leute die noch nicht wissen was die untershiede sind zwischen Mesh und normale rohren. Mesh hat die anode plate perforiert alzo die anode flache ist viel kleiner und kan nicht soviel belast werden wie eine normale anode

Fur den TJ mesh plates = 28 watt und standard 300B = 40 watt

Alzo max ein takt leistung is nur 7.98 watt, und da habe ich noch keine verluste mitgerechnent von ausgangsubertrager.

Was hier sehr interessant ist ist die reputation von diese rohren, sie werden als feinsten von feinsten angesehen alzo da muste ich etwas mit bauen curiositat ist ein starke leitmotiv. Bei die erste messung falt mich dem niedrigen µ auf, vielleicht eine explication fur dem sound.

Von fysichen shau punkt, ist es ein sehr shone rohr den man seht die filamente gluhen dur die anode und diese rohren haben ein blauen nebel der man nur in den dunkel sehn kan, ahnlich wie die alten Western electric 300b rohren.

das circuit :

Am ersten blick : Wass ist dass ?

alzo hier habe ich mich gedacht das die verzerrungen von eintakt und push pull anders sind, und triode und penthode haben auch andere verzerrungen und mischungen machen oft sehr gut klingende verstarker.

Alzo ein PP eingangs treiber stufe und ein ein takt rohren endstufe mit allen top rohren, warum nicht.

Die eingangs rohre brauchte nicht zuviel verstarkung den als push pull hat man leicht viel swingung alzo der 2C51 oder 396A von Western electric ist hier prima auf dem platz und ich weis shon das er wundershon klingt.

alz fase dreung habe ich fur ein trafo gewahlt sonst brauchte ich noch ein aktive fase dreer und da hatte ich keine lust vollte das einfach halten.

Kein gegenkupplung notig so gut ist der klang, mit die Lundahl ist man immer im guten weg.

Der eingangs trafo beschrankt die frequenzgang und fur leute mit non oversampling dacs ist das ein bonus. Aber am bestens kan man ein rohren vorverstarker nutzen und dem potis von diese verstarker auf max setzen um kein beshrankung vor der frequenzgang zu haben.( den der poti ist ein R mit L in serien von der eingangs uber trager alzo ein R-L filter = low pass )

Der push pull complikiert auch die heizung von die filamente da der oberste 2C51 auf 130vdc ungefahr von masse sitzt. Alzo ein extra trafo mit 6.3v war notig.

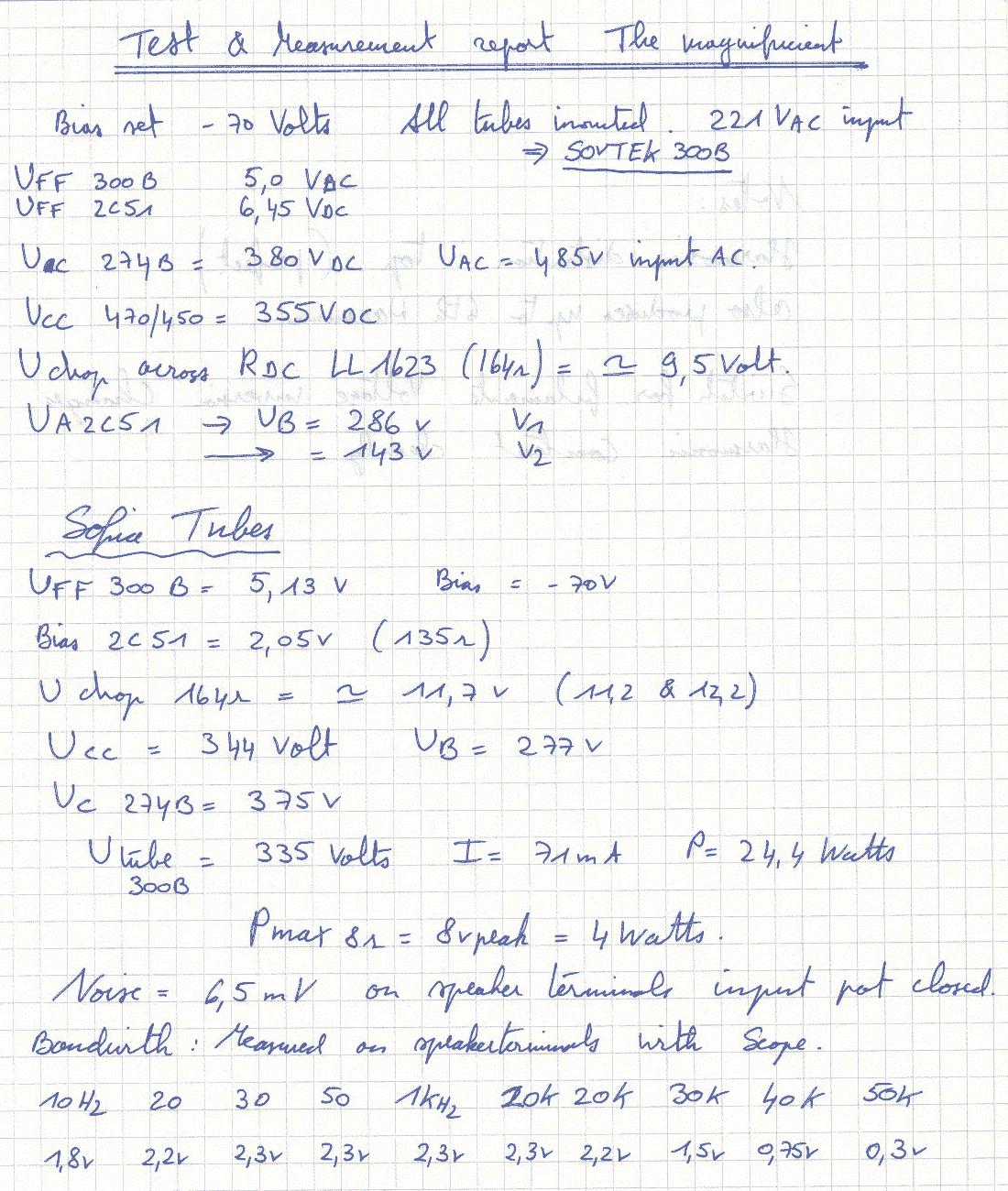

Gemessen habe ich 4.5 watts Rms ausgangsleistung an 8 ohm, aber ich bin nicht auf die suche nach max leistung

Alle spannungen sind DC und viele spulen genutzt auch fur die filamente den an diese stelle hat man mehr strom.

Ich bleibe auch ein vorstander von negative bias und verzichte auf auto polarisation fur die ausgangs stufe, ich finde das man deutlich hort was schneller ist.

Gebrauch von Elnas und Jensen papier oel copper foil aud die strategisch wichtige platze tragen warscheinlich auch bei zu dem super klang.

Dale wiederstande und electrolytiques von Roederstein machen die reste die sind gebypassed mit Mpp um in hoheren frequenzen zu halfen und ja ich habe gezweifeld um Black Gate zu nutzen aber fur den versuch habe ich es zo gelassen. Spulen von erea und rohren hybrid gleichrichtung von hoch spannung halfen auch ein bischen fur den seide sanften aber authoritaren klang.

Andere particularitat, ich habe ein schalter zugefugt um den spannung um zu polen auf der filamenten von 300B, die idee ist langere lebensdauer durch umpolung.

Der ausgangsstufe ist classisch ein LL1623/80mA in 3K ohm geschaltet und die bass wiedergabe ist ausgezechnet, mein sony 100watt klingt nicht zo tief und trocken wie diese verstarker alzo das sagt wiel. Das klangbild der diese verstarker hinsetzt ist unglaublich gut, alzo finesse von 2A3 mit das reichtum in harmonischen die wirklich ein eindruck von echtheit hinternachlassen und die authoritat von 845 und das spielt auf 88dB/w/m ebenso gut wie auf horne.ich wurde sagen verbessert jedes lautsprecher, und das alles mit normale kabeln.

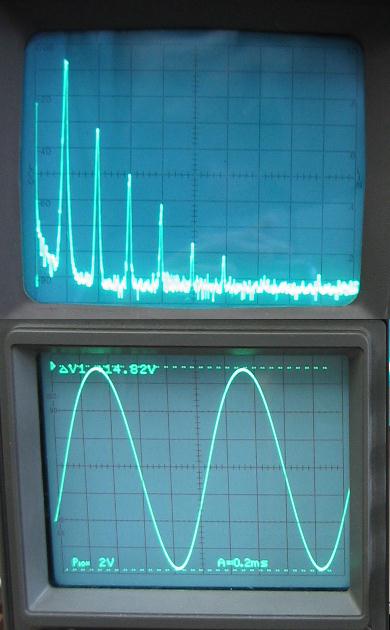

Excellente klang, lesen mein artikle uber harmonischen und sehen sie nach dem spektrum analyser.

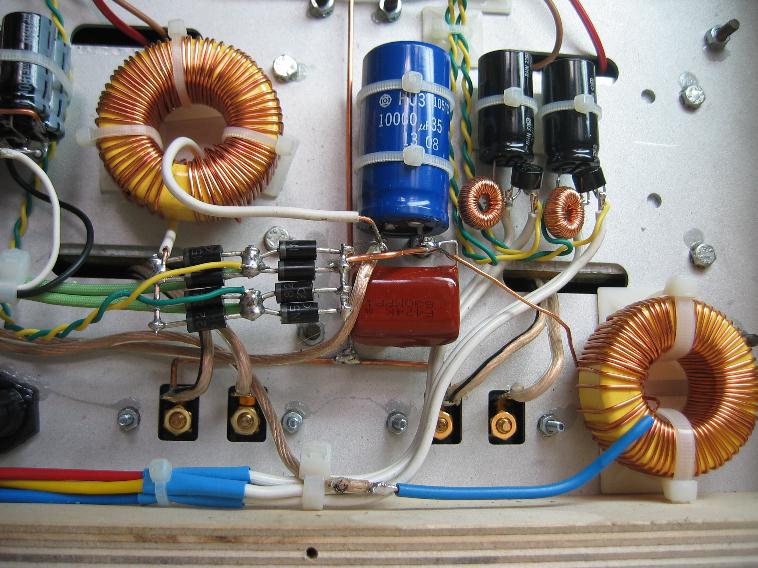

The powersupply

Eigentlich ist die hochspannungs teil alz dual mono construiert, die spulen isolieren die canale sehr effektiv

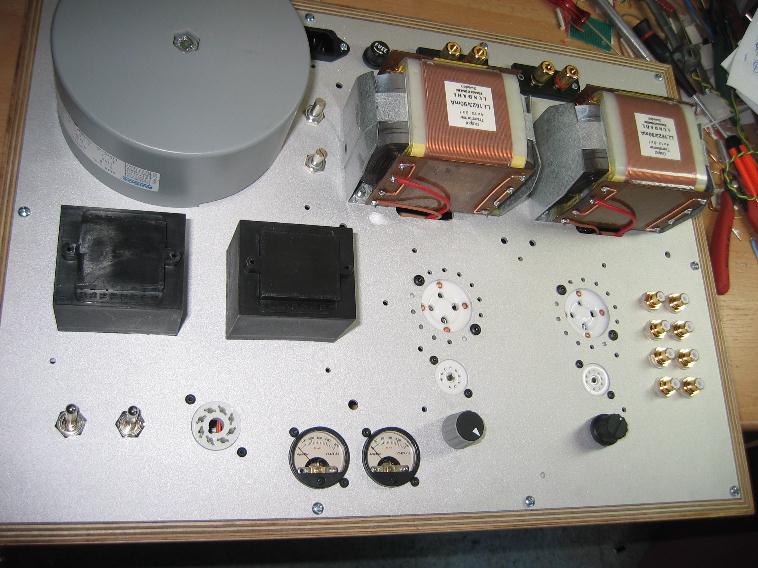

Bilde von diese project
