Triple oder 3 x dass vergenugen

Viele jahre Erfahrung bringen nette Sachen inz Leben,

Dieses Projekt ist eine Fortsetzung des Projektes Kurt Kr52bx aber mit std 300b, die arbeiten weit von ihre grenz Spezifikationen und wirden nicht hard belastet.

High power Monoblöcke sind noch immer gefragd. Also das bleibt immer in gedanken stecken aber ich wolte mich nicht mehr riskieren an rohren die Hunderte euros kosten und schnell durch Brennen. Manche Firmen geben Garantie auf solche rohren aber ehren die nie ( habe noch nie gehort von jemand der garantie bekommen hat, aber habe shon sehr oft gehort das die garantie nicht gegeben ist ) sowie Krenterprise und Kraudio und AVVT und Emmissionlabs und vermutlich die gleichen rohren unter anderen Markennamen verkauft werden.
Aber es sind immer diesselbe und dieses ins besonders mit 3 rohren pro canal, probieren sie sich das vorzustellen, wenn Sie diese Garantie benötigen.

Triple ist wie die Namenserwähnungen, die auf einer dreifachen parallelen einzelnen beendeten Konfiguration von 300B's basieren, der schaltung ist einfach und verwendet Normalausfühhrungsgrundregeln, nichts exotische und wird gut gemessen, mit dem Boully 88 erlernte ich zu meiner eigenen Überraschung, der Messung kan helfen, das optimierenverfahren zu verschnellen und die in der Tat gute Messung bestätigt dass alles ok ist. Ich wollte auch das C3m in diesem Design verwenden (und in einigen neuen Designs außerdem) da dieser kleine rohre reizvoll aussiet und auf dem datasheet gutes zeigt. Das Problem mit diesem rohr ist sein niedriger Gewinn, ein µ von 10 als Triode, relegiere sie eher mehr zu einem Ausgangsrohr, möglicherweise für ein neues Projekt, das 10 stuck in parallel in eine ein takt verstarker oder in einen Gegentakt verstarker.

2 mögliche Konfigurationen, Triode oder penthode, werde beide versuchen.

Der Ausgangstransformator, halte mich bei die Lundahls, da sie ausgezeichnet sind, ich habe noch keine bessere gehört, dennoch ist das kein Kompliment. Der LL1627 wurde gewahlt, da 3 parallele 300B's mit 600 Ohm leicht geladen werden können, dieses ist Anschluß Alt D oder schließlich werde Alt C gewählt = 1K2.
Die niedrige Induktanz von 9H ist kein Problem, da 3 300B's viel ein sehr niedrige interne wiederstand haben, das Frequenzdiagramm bestätigt gute frequenzgang von 14Hz bei vollast, das ist ausgezeichnet. Die Treiberstufe verwendet auch eine Drosselklappe geladene Konfiguration ( plate loaded choke ), ein LL1668/25ma für optimales arbeit, der Nutzen sind enorm, damit nutze ich dieser Technologie. Ein Elna und ein mkpkondensator und ein Dalewiderstand erfüllen die Kathodenanforderungen. Wenn es als penthode verwendet wird, parallel an das LL1668 ein Widerstand 82K für verbesserte Linearitäten, und ein zenerhinweis wird verwendet, um Spannung zu stabiliesiern von das 2. Gitter .
Der Kathodenwiderstand muss angepast werden fur penthode bedarf durch das Hinzufügen eines anderen 560-Ohm-Widerstandes, der verstarkungszunahme nähert einem µ von 35. Das für irgendwelche vor stufe genügend ist. Die condensator kupplung sind standard mkp oder sinkfolien 630 Volt version. Widerstände std keramisch wo es nicht wichtig ist, Dale wo notwendig. Die Hochspannung beträgt 400 Volt auf dem 300B's bei 65ma ruhe strom pro rohr. Geben lockere 20 Watt Ausgang mit sehr niedrigen Verzerrungen und am diese einstellung tragt bei an eine langen Lebendauer von die rohren.

Es gibt eine Relaisreihenfolge zum hoch spannungs anschalten, diese ist absolut notwendig da mit dem Drosselklappeneingangsfilter Die Spannung bis zu 700volts steigen kann wenn unbelastet. Die Kondensatoren können diese spannung nicht halten (ich erlernte die harte Weise). Dieses Relaisreihenfolge wird betrieben von 6.3 Volt und benutzt einen Timer, der immer 30seconds zählt, bevor es den relais oben antreibt.

Designbetrachtungen:
Welche Last zu wählen, eine Last von 600 Ohm nach 8 Ohm, ergebt hohes leistung 35 Watt an schreckliche distorion but, sehen sie flachen Kurven sinusen, und dieses beginnt bei 10 Watt sehen Diagramme oder einer Last von 1K2 nach 8 Ohm, die Verzerrunggen sind extremen niedrig die ausgangsleistung ist 15% weniger (24 Watt), aber, Signal seht vollständig säubern aus.
Ich maß auf Alt D 50 Watt mit viel Verzerrung, verhältnismäßig sauber bis 12.5 Watt, aber die gesamte Zufriedenheit, die hatte ich nicht viel 2e Harmonik und viel 3e harmonisches ect. Könnte ein gute sache sein, wenn Sie diese zusätzliche Verzerrung notig haben fur älteren Aufnahmen, die verlieren etwas von ihrem Harmonik!!!!!!!
Ich maß auf Alt C, 38 Watt verhältnismäßig saubere Ausgangsleistung, die gleichen 50 Watt mit viel Verzerrung, aber unterhalb 38 Watt sehr sauberer Signals, bei 38 Watt fangt das Rasterfeld nach 0 volt zu schwingen,class A2.
Die Frequenzgang ist sehr gut siehe graphieken

Diagrammverzerrungsmessung :

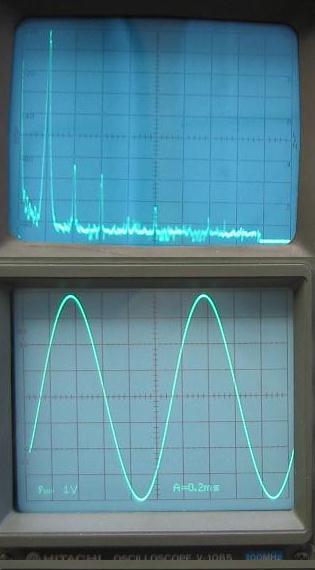

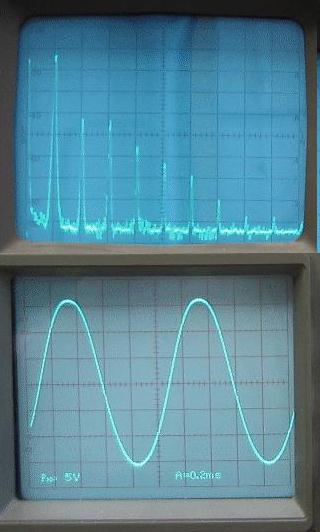

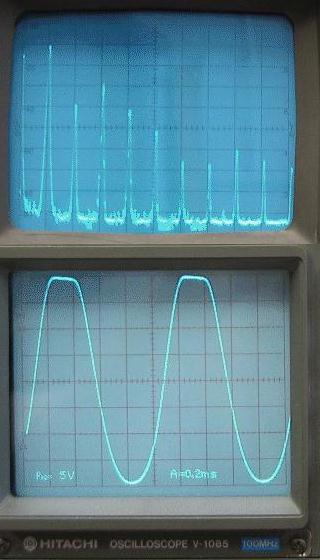

Alt D 1 Watt 10 Watt 30 watts

2e Harmonik 1.4% -37dB 5.1% -26dB 12% -18dB
3e Harmonik nicht meßbares 1% -40dB 4.8% -26dB

Alt C 1 Watt 10 Watt 30 watts

2e Harmonik 0.7% -43dB 2.5% -32dB 4.5% -27dB

3e Harmonik nicht meßbares 0.3% -51dB 1% -40dB

dieses wurde gemessen mit dem C3m in Triode gemessen, fur 17,5volts (19Watts auf Rload) benötige ich Eingang Spannung von 6,5v auf dem C3m eingangsRaster!!!!
Ein rohren vorverstarker kann dieses ohne Problem liefern, für Transistor vorverstarker ist das mehr ein Problems um sauber zu liefern. C3m angeschloßen alz penthode, brauche man gerades 1,5v fur die selbe ausgangsleistung. Zuerst war ich ängstlich Ich benötigtes Rx//zur Drosselklappe LL1668/25mA, weil der verstarkung eines penthode die Steigung (mA/v) multipliziert von lastwiederstand ist, da die Drosselklappe ein nicht linearer Widerstand ist, aber eine Frequenz abhangende. Ich hatte Angst, daß dieses Frequenzdiagramm viel ändern würde, aber in wirklichkeit gibt es 3 x 82K in der negativen Vorspannung von 300B und die sind bereits als last Rx vorhanden = 27,5Kohm ca. ist.

Penthode anschluß, die Signal seht etwas schlechter an, aber viel mehr. Ich habe dieser Konfiguration noch nicht gehört, während ich dem Report schrieb es klar wahr das die leute die so ein ding bauen werden auch ein rohren vor verstarker besitzen.

Monoblock Konfiguration auf einem nicht zu grossen Chassis, hupchen design und einfach, Ich bin shon verLiebt mit dem triple. Es ist toll ein verstarker dieser Qualität ohne 1250 Volt auf seinen Platten zu haben, denn ein Unfall kan man haben,alzo lieber bei 400 Volt alz 1250 volt . 400volt ist ziemlich einfacher zu bearbeiten, gleichwohl Rat Ich noch jeder zum extreme vorsichtigkeit den dieses ist kein Witz mit der grosse Kondensator von 1000µF.

The Schematic :

Messung of triode versus penthode connection

Links is penthode geschaltet C3m und rechts ist triode connected version, output voltage is the same but gain is not.

Betrachtungen Powersupply:

LCLC-Drossel spule eingang, ( choke input filter )

Dan massive 1000µF Siemens Energienreserve und filter, der wieder durch ein 0,47/630v Mpp Xicon zur besten HF-kurzschlus condensator
Wieder eine Drosselspule für die Entstörung und weitere siebung, (LL1673/10H)
für die Ausgangsschaltung, 2 x 100µF WKZ black gate da der Audiorückkehr durch diesen Kondensator geht also hier ist kritisch, und ist dass ausgeben von Geld nicht verloren.

Die Dioden sind BYV26E-tupen, gehören sie z.Z. in der Gruppe der schnellsten weichen Wiederaufnahmendioden ( ultra fast soft recovery ) und die neuen CREE hoch spannungs shottky nicht unterlegen da die kein Vorteil hier haben weil der Strom zum klein ist.

Für die gleichrichtung von filamente 300b werden parallele 1N5822 Schottkys verwendet, ich habe versuchte die schottkys von 10A/100v, aber die verlieren zu viel Spannung, 4 Volt wahre wirklich zu wenig. Auch eine Drosselspule wurde hier wird benutzt, um die hohen ladestrome Spitzen zu reduzieren, und ein 10000µF/35v Hitachi wird verwendet, den der shunted Audio durch dieses und eine Extra mkp parallell hieruber.

Negatives netzteil wird benutzt, um die Heizfadenenergie 20v 125mA von C3m zu liefern, dann durch eines Verdopplers bekomt man DC 140v für Gebrauch von negativer Vorspannung zum 300B's.

DC-Messung:

Lassen Sie NIE die Hochspannung ohne rohren als belastung drehen. Die beschädigt dann die teuren Black Gates und der grobe Siemens, immer den stand bye Schalter benutzen oder die anschluB abloten von der ersten Drossel spule.

Alle 300B's werden mit -85Volt polarisiert
für Starterheizfadenspannung = 4,8volts unter voller Last

sehen Diagramm

The powersupply
